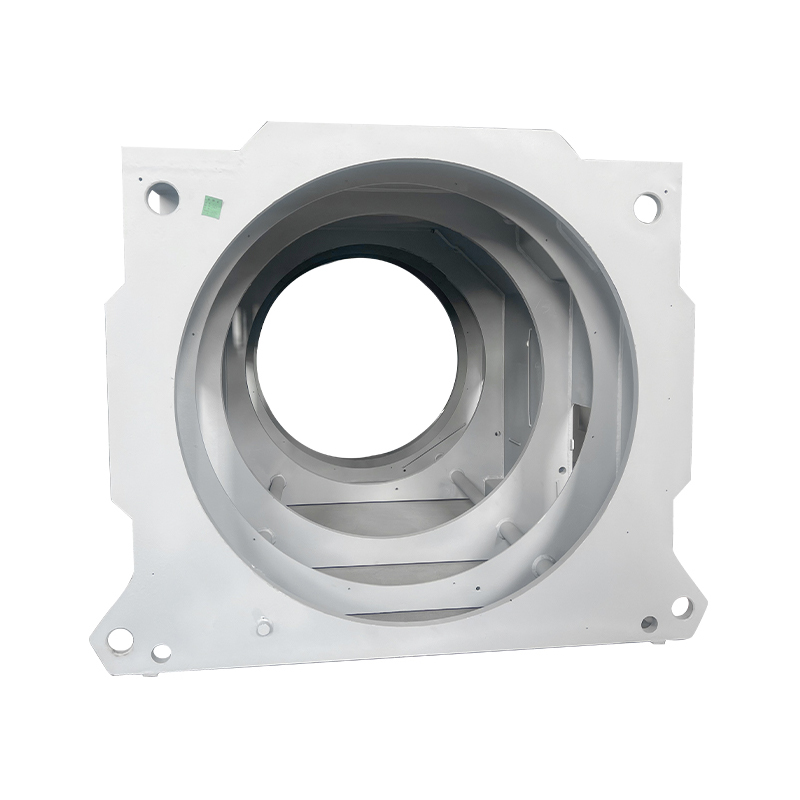

Pangkalan Motor Jenis Kotak Kimpalan Industri

I. Konsep Asas dan Kedudukan

Pangkalan mesin jenis kotak industri ialah struktur penyokong motor yang dihasilkan menggunakan proses kimpalan plat keluli. Menampilkan kotak segi empat tepat/segi empat tepat sebagai badan utamanya, ia merupakan komponen asas yang menyediakan sokongan yang stabil dan perlindungan menyeluruh untuk motor. Ia menyertakan komponen motor dalaman (pemegun, pemutar, galas, dll.) di dalam kotak sambil turut menyediakan sokongan, pelesapan haba dan fungsi perlindungan. Ia adalah jenis bingkai pilihan untuk motor industri besar dan motor yang digunakan di bawah keadaan operasi khas.

II. Ciri-ciri Struktur Utama

1. Reka Bentuk Kerangka Utama
Keratan rentas segi empat sama/segi empat tepat: Rangka hexahedral yang dikimpal daripada plat keluli atau keluli struktur, membentuk struktur galas beban yang stabil dengan prestasi anti senget yang kuat.

Reka bentuk modular: Selalunya menggunakan struktur boleh tanggal untuk memudahkan pengangkutan dan pemasangan; semasa penyelenggaraan, bahagian boleh dibongkar secara tempatan.

Susunan pengeras: Pengaku melintang, membujur atau pepenjuru dipasang di dalam bingkai untuk meningkatkan ketegaran keseluruhan dan rintangan kepada ubah bentuk dengan ketara.

2. Komponen Kritikal
Pangkalan: Membawa berat penuh dan beban operasi motor; biasanya dikimpal daripada plat keluli tebal (8–20 mm), dengan kaki meratakan boleh laras di bahagian bawah.

Kepungan: Plat sisi jenis kotak yang melindungi komponen dalaman, dengan laluan penyejukan yang dikhaskan dan pintu pemeriksaan/penyelenggaraan.

Plat hujung: Terletak di kedua-dua hujung bingkai; disediakan dengan lubang galas dan lubang suapan kabel, dan dikimpal/dipasang pada kepungan.

3. Sorotan Kefungsian

Sistem penyejukan: Kepungan direka bentuk dengan bukaan pengudaraan, sirip penyejuk atau saluran paip penyejuk untuk menangani isu pelesapan haba yang wujud pada struktur tertutup.

Reka bentuk pengedap: Pengedap/gasket digunakan pada sambungan untuk memastikan penarafan perlindungan yang diperlukan (IP54/IP55) untuk prestasi kalis habuk dan kalis air.

Peruntukan mengangkat: Gelang pengangkat atau lug pengangkat dipasang di bahagian atas untuk pemasangan dan pengendalian yang lebih mudah.

Kotak terminal: Dikimpal secara bebas pada sisi kepungan, menyediakan antara muka sambungan elektrik untuk penyelenggaraan yang lebih mudah.
