Teras Pemegun Motor & Laminasi Motor Elektrik Diterangkan

Teras pemegun motor ialah struktur magnet pegun di tengah-tengah setiap motor elektrik — dan pembinaan berlaminanya ialah faktor tunggal yang paling penting dalam menentukan kecekapan motor, penjanaan haba dan ketumpatan kuasa. Laminasi motor elektrik ialah kepingan nipis keluli silikon, biasanya 0.2–0.65mm tebal, disusun dan diikat bersama untuk membentuk teras pemegun . Struktur berlamina ini wujud khusus untuk menahan kehilangan arus pusar yang sebaliknya akan menukar sebahagian besar kuasa input motor kepada haba buangan. Memilih bahan laminasi, ketebalan dan kaedah susun yang betul menentukan secara langsung di mana motor mendarat pada spektrum kecekapan — daripada unit industri asas kepada motor pemacu EV berprestasi tinggi.

Apakah Teras Pemegun Motor?

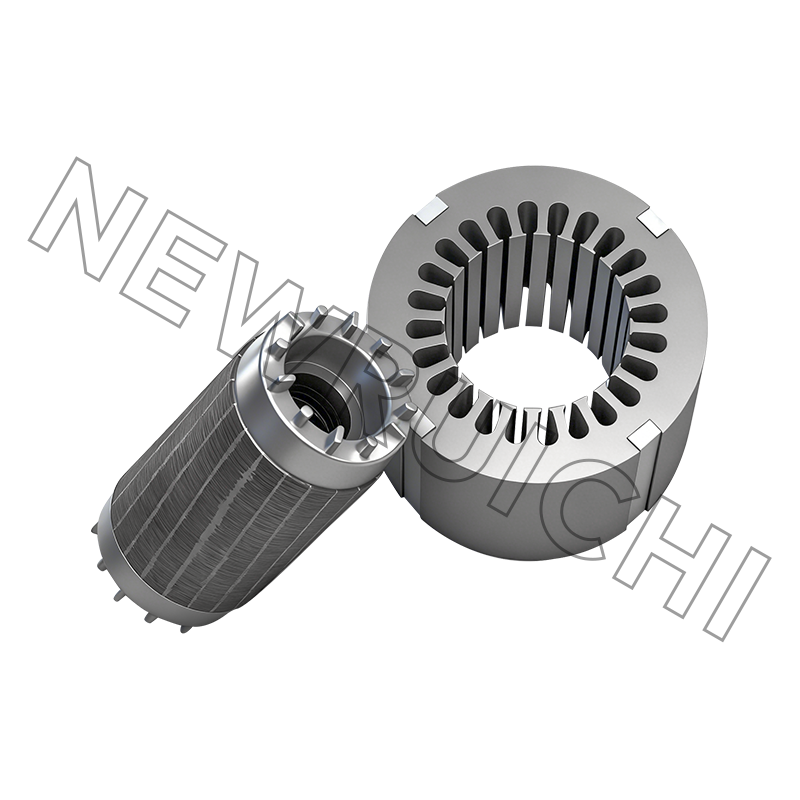

Teras pemegun ialah litar magnet luar tetap bagi motor elektrik. Fungsinya adalah untuk membawa fluks magnet berselang-seli yang dihasilkan oleh belitan stator, menyediakan laluan keengganan rendah yang menumpukan dan mengarahkan medan magnet merentasi celah udara untuk berinteraksi dengan pemutar. Interaksi magnetik inilah yang menghasilkan tork — output asas mana-mana motor elektrik.

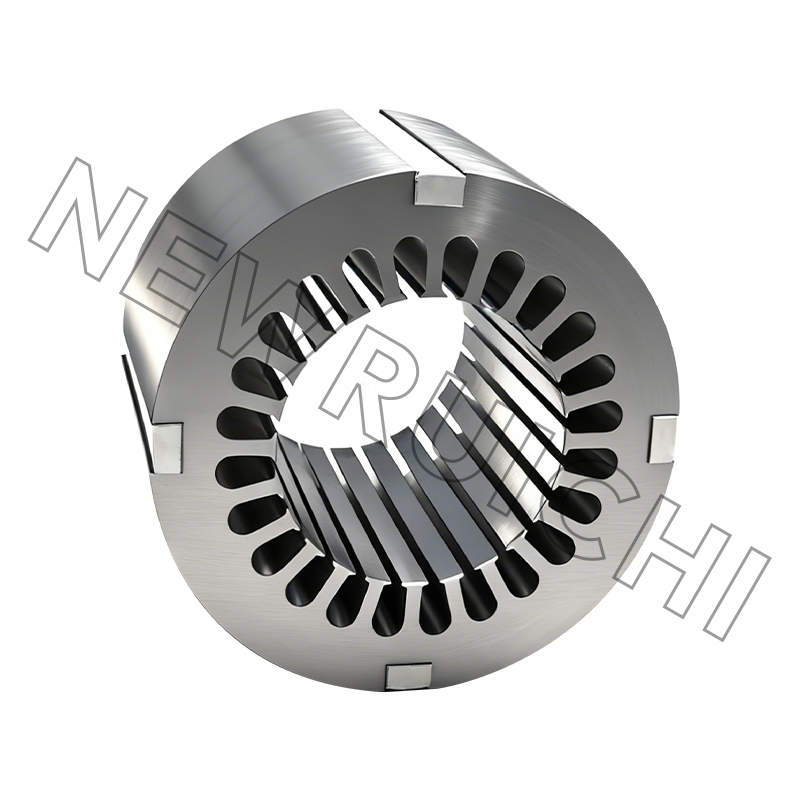

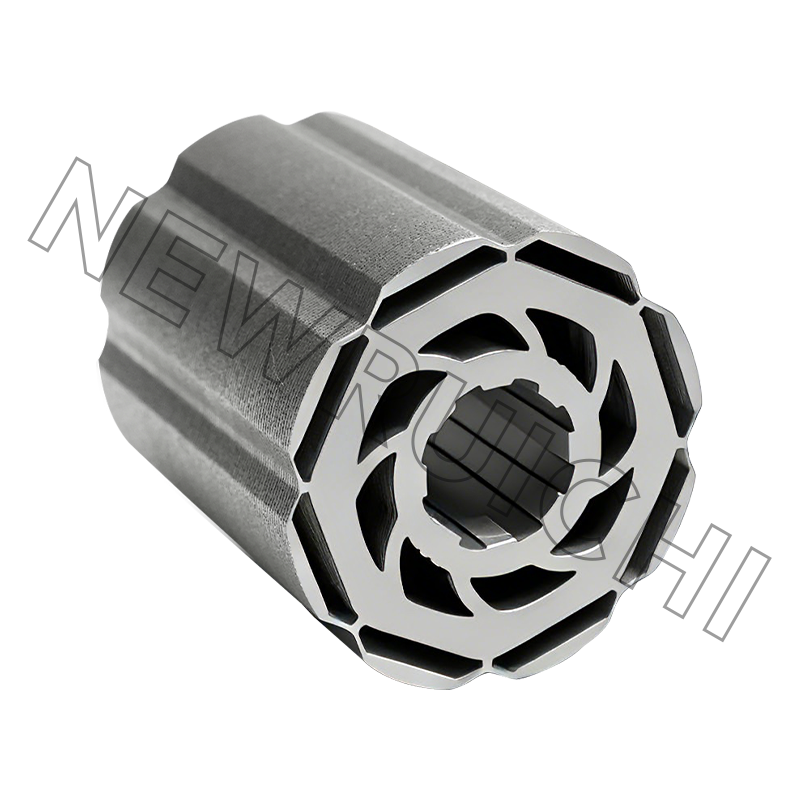

Dari segi struktur, teras pemegun motor terdiri daripada kuk silinder (besi belakang yang melengkapkan litar magnet) dan satu siri gigi yang mengunjur ke dalam ke arah pemutar, di antaranya belitan tembaga diletakkan di dalam slot. Geometri gigi dan slot ini — bilangan, lebar, kedalaman dan nisbahnya — mengawal ciri tork motor, faktor ruang belitan dan kelakuan akustik. Dalam motor aruhan 4 kutub biasa, stator mungkin mempunyai 36 slot; motor servo kiraan kutub tinggi mungkin mempunyai 48 atau lebih.

Teras mesti serentak mencapai dua matlamat yang bersaing: kebolehtelapan magnet yang tinggi (untuk membawa fluks dengan rintangan minimum) dan kehilangan teras yang rendah (untuk meminimumkan tenaga yang hilang sebagai haba semasa setiap kitaran magnet). Pembinaan keluli silikon berlamina adalah penyelesaian kejuruteraan yang mengoptimumkan kedua-duanya dalam kekangan pembuatan praktikal.

Mengapa Laminasi Motor Elektrik Wujud: Fizik Kehilangan Teras

Jika teras pemegun dimesin daripada satu blok pepejal keluli, ia akan menjadi konduktif elektrik sepanjang isipadunya. Medan magnet berselang-seli yang melalui teras akan mendorong arus beredar — arus pusar — ​​dalam bahan pukal, sama seperti fluks pengubah yang berbeza-beza mendorong arus dalam belitan sekunder. Arus pusar ini mengalir dalam gelung tertutup berserenjang dengan arah fluks magnet, dan kerana keluli mempunyai rintangan elektrik, ia menghilangkan tenaga sebagai haba I²R.

Kuasa yang hilang kepada arus pusar berskala dengan persegi kedua-dua ketebalan laminasi dan kekerapan operasi . Mengurangkan separuh ketebalan laminasi mengurangkan kehilangan arus pusar sebanyak kira-kira 75%. Hubungan ini menjadikan ketebalan laminasi sebagai salah satu pembolehubah reka bentuk yang paling penting dalam kejuruteraan motor elektrik — terutamanya apabila frekuensi operasi meningkat dalam pemacu kelajuan berubah-ubah dan aplikasi kelajuan tinggi.

Jumlah kehilangan teras dalam laminasi stator mempunyai dua komponen:

• Kerugian semasa pusaran: Berkadar dengan kuasa dua kekerapan dan kuasa dua ketumpatan fluks. Dikawal terutamanya oleh ketebalan laminasi dan kerintangan elektrik keluli.
• Kehilangan histerisis: Tenaga hilang dalam membalikkan domain magnet dalam keluli dengan setiap kitaran AC. Berkadar dengan kekerapan dan kepada ketumpatan fluks dinaikkan kepada lebih kurang kuasa 1.6–2.0 (eksponen Steinmetz, bergantung kepada bahan). Dikawal oleh orientasi butiran keluli, kandungan silikon, dan rawatan penyepuhlindapan.

Dengan menghiris teras menjadi laminasi nipis yang berpenebat elektrik antara satu sama lain, laluan arus pusar terhad kepada kepingan nipis individu. Luas keratan rentas yang tersedia untuk peredaran arus pusar dikurangkan secara mendadak, dan kerugian jatuh dengan sewajarnya. Timbunan laminasi 0.35mm akan dipamerkan secara kasar 25–30 kali lebih rendah kehilangan arus pusar daripada teras pepejal dengan dimensi yang sama beroperasi pada frekuensi yang sama.

Bahan Laminasi Stator: Gred Keluli Silikon dan Pemilihan

Bahan dominan untuk laminasi stator ialah keluli elektrik — keluarga aloi besi-silikon yang dirumus khusus untuk aplikasi magnetik. Kandungan silikon (biasanya 1–4.5% mengikut berat) mempunyai dua tujuan: ia meningkatkan kerintangan elektrik keluli (mengurangkan kehilangan arus pusar) dan mengurangkan magnetostriction (keluli perubahan dimensi mengalami semasa kemagnetan, yang merupakan sumber utama hum motor dan bunyi yang boleh didengar).

Keluli Elektrik Tidak Berorientasikan lwn Berorientasikan Bijian

Keluli elektrik dihasilkan dalam dua kategori yang luas. Keluli elektrik tidak berorientasikan (NO). mempunyai struktur butiran rawak, memberikannya lebih kurang sifat magnetik seragam dalam semua arah dalam satah kepingan. Isotropi ini penting untuk pemegun mesin berputar, di mana fluks magnet berputar melalui teras semasa motor beroperasi — bahan mesti berfungsi dengan baik tanpa mengira arah fluks. Hampir semua laminasi stator motor menggunakan gred tidak berorientasikan.

Keluli elektrik berorientasikan bijirin (GO). , sebaliknya, diproses untuk menjajarkan butiran sepanjang satu paksi (arah bergulir), mencapai kehilangan teras yang sangat rendah ke arah itu. Ia digunakan terutamanya dalam teras pengubah, di mana arah fluks ditetapkan, dan tidak sesuai untuk pemegun mesin berputar.

Ketebalan Laminasi Standard dan Aplikasinya

Pemilihan ketebalan laminasi adalah keseimbangan antara prestasi kehilangan teras dan kos pembuatan. Laminasi yang lebih nipis mengurangkan kerugian tetapi meningkatkan bilangan helaian yang diperlukan, meningkatkan kos pengecapan dan penyusunan serta memerlukan toleransi dimensi yang lebih ketat.

Bahan Termaju: Teras Amorfus dan Nanohabluran

Untuk aplikasi yang menuntut kehilangan teras minimum mutlak — terutamanya motor frekuensi tinggi melebihi 1 kHz — aloi logam amorf (seperti Metglas 2605SA1) menawarkan kehilangan teras kira-kira 70–80% lebih rendah daripada gred keluli silikon konvensional terbaik. Logam amorf dihasilkan melalui pemejalan cepat daripada leburan, yang menghalang pembentukan butiran kristal dan menghasilkan struktur atom berkaca dengan kehilangan histerisis yang sangat rendah. Pertimbangannya ialah reben amorf dihasilkan dalam jalur yang sangat nipis (biasanya 0.025mm), rapuh, dan jauh lebih mahal dan sukar untuk dicop berbanding keluli elektrik konvensional. Aloi nanohabluran menawarkan jalan tengah — kehilangan teras yang lebih rendah daripada keluli silikon, lebih boleh diproses daripada bahan amorf sepenuhnya.

Pembuatan Laminasi Stator: Mengecap, Memotong dan Menyusun

Pengeluaran laminasi stator melibatkan beberapa peringkat pembuatan yang dikawal rapi, setiap satu mempengaruhi ketepatan dimensi dan prestasi magnet teras siap.

Stamping Mati Progresif

Pengecapan die progresif adalah kaedah pengeluaran yang dominan untuk laminasi stator volum tinggi. Satu gegelung jalur keluli elektrik disalurkan melalui alat penekan berbilang peringkat yang secara beransur-ansur menumbuk bukaan slot, profil luar, alur kekunci, dan sebarang ciri lain dalam stesen berjujukan sebelum laminasi siap dikosongkan di stesen akhir. Kelajuan pengecapan 200–600 sebatan seminit adalah perkara biasa untuk laminasi sehingga diameter 200mm; laminasi yang lebih besar memerlukan kadar yang lebih perlahan untuk mengekalkan ketepatan dimensi.

Kelegaan die — jurang antara pukulan dan die — adalah penting untuk kualiti laminasi. Kelegaan yang berlebihan menyebabkan burring pada tepi potong, yang meningkatkan sentuhan antara laminar dan mencipta laluan litar pintas untuk arus pusar antara laminasi bersebelahan, secara langsung merendahkan prestasi kehilangan teras. Standard industri memerlukan ketinggian burr di bawah 0.05mm untuk kebanyakan aplikasi laminasi motor; had yang lebih ketat dikenakan pada laminasi nipis frekuensi tinggi.

Pemotongan EDM Laser dan Wayar untuk Prototaip

Untuk prototaip dan pengeluaran laminasi kelompok kecil, pemotongan laser dan pemesinan nyahcas elektrik wayar (EDM) adalah alternatif utama kepada pengecapan. Pemotongan laser menawarkan pemulihan yang cepat dan tiada kos perkakas, tetapi zon yang terjejas haba di sepanjang tepi potong mengubah suai struktur mikro keluli elektrik — meningkatkan kehilangan teras tempatan sebanyak 15–30% pada tepi yang dipotong. Kesan ini secara berkadar lebih ketara dalam gigi sempit, di mana zon terjejas haba mewakili pecahan yang lebih besar daripada jumlah keratan rentas. Penyepuhlindapan selepas pemotongan pada 750–850°C dalam suasana terkawal boleh memulihkan kebanyakan prestasi yang hilang.

Mengunci, Mengikat dan Mengimpal Tindanan

Laminasi individu mesti disatukan menjadi susunan teras tegar. Kaedah utama ialah:

• Saling mengunci (mengayut): Tab kecil terbentuk semasa saling kunci cap dengan ceruk sepadan dalam laminasi bersebelahan, memegang tindanan bersama secara mekanikal. Cepat dan kos rendah, tetapi saling mengunci menghasilkan kepekatan tegasan setempat yang boleh meningkatkan kehilangan teras sebanyak 3–8% berbanding tindanan tidak terikat.
• Kimpalan laser: Kimpalan jahitan di sepanjang diameter luar atau kawasan kuk belakang menggabungkan timbunan. Haba kimpalan mewujudkan zon terdegradasi secara magnetik di sepanjang garis kimpalan, biasanya meningkatkan jumlah kehilangan teras sebanyak 5–15%. Digunakan di mana kekuatan mekanikal adalah keutamaan.
• Ikatan pelekat (susun laminasi terpaku): Setiap laminasi disalut dengan lapisan nipis pelekat termoset sebelum disusun; perhimpunan itu sembuh di bawah tekanan. Tindanan terikat mempunyai prestasi kehilangan teras terbaik daripada mana-mana kaedah penyatuan (tiada tekanan mekanikal, tiada kerosakan haba) dan semakin digunakan dalam motor EV kecekapan tinggi. Ketebalan salutan pelekat - biasanya 2-5 µm - juga berfungsi sebagai penebat antara laminar.
• Bolting / melalui-bolt: Bolt melepasi lubang sejajar dalam timbunan. Mudah dan teguh untuk motor industri besar, tetapi memperkenalkan tegasan mampatan dan potensi litar pintas magnet di lokasi bolt.

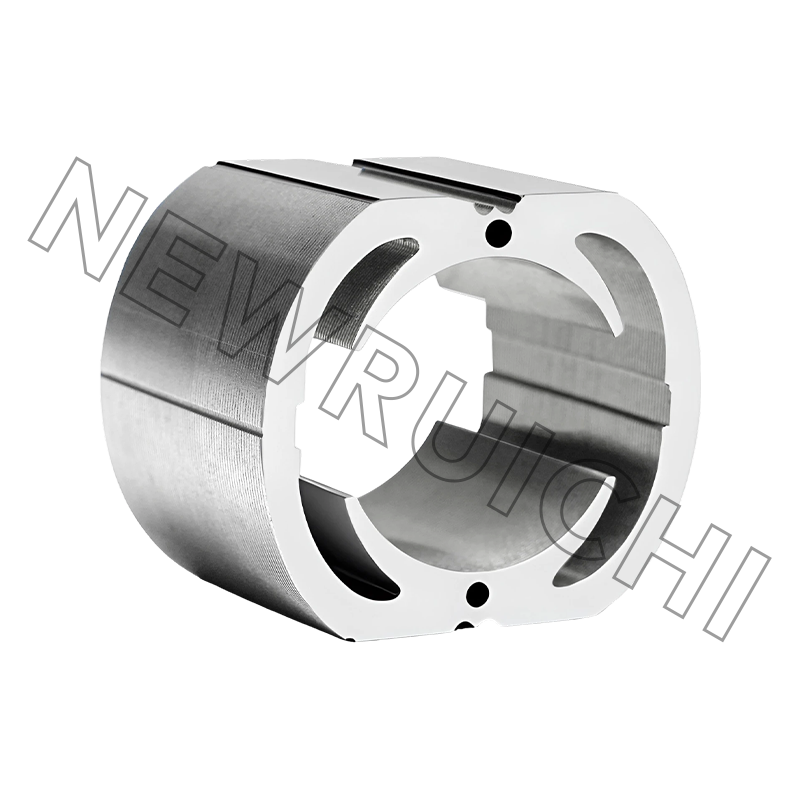

Reka Bentuk Laminasi Stator: Geometri Slot dan Kesannya terhadap Prestasi Motor

Slot dan geometri gigi laminasi stator adalah salah satu keputusan reka bentuk yang paling penting dalam kejuruteraan motor. Ia pada masa yang sama mempengaruhi faktor isi kuprum, taburan ketumpatan fluks magnet, kearuhan kebocoran, tork cogging dan bunyi yang boleh didengar — menjadikan reka bentuk slot masalah pengoptimuman yang mengimbangi pelbagai keperluan bersaing.

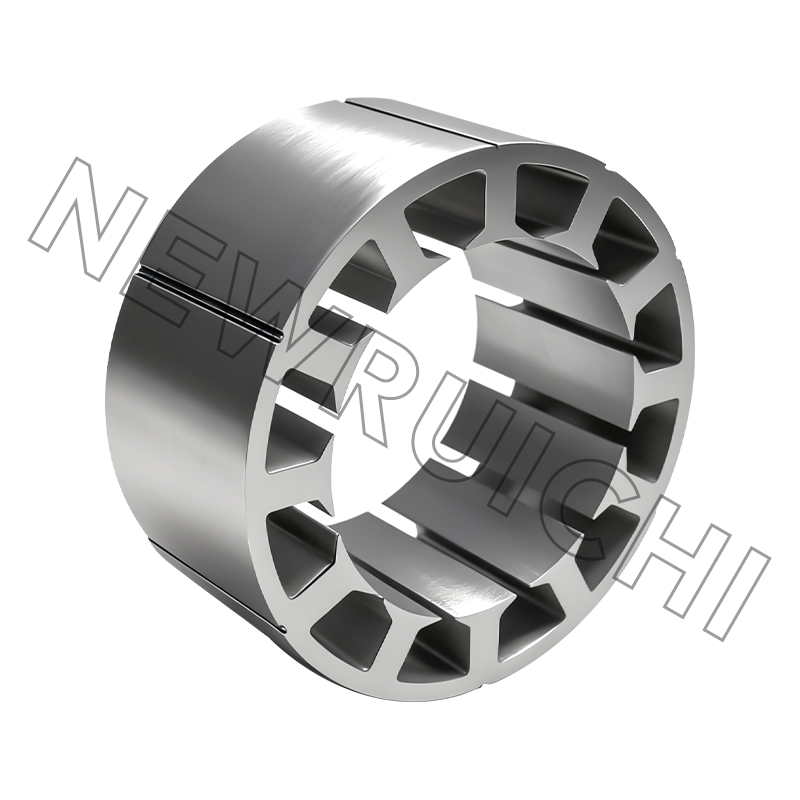

Slot Terbuka lwn Separuh Tertutup lwn Tertutup

Pembukaan slot — jurang antara hujung gigi bersebelahan pada permukaan celah udara — ialah pembolehubah reka bentuk utama. Buka slot membenarkan gegelung prabentuk dimasukkan dengan mudah tetapi mencipta variasi ketumpatan fluks yang besar pada celah udara (slotting harmonic), meningkatkan riak tork dan bunyi yang boleh didengar. Slot separuh tertutup (hujung gigi terjepit separa) mengurangkan kesan slotting dengan kos sisipan belitan yang lebih sukar sedikit. Slot tertutup meminimumkan harmonik slotting sepenuhnya tetapi memerlukan wayar penggulungan diulirkan melalui bukaan kecil, mengehadkan saiz konduktor dan mengurangkan faktor isian yang boleh dicapai.

Untuk motor segerak magnet kekal (PMSM) yang digunakan dalam aplikasi EV, slot separuh tertutup dengan lebar hujung gigi dipilih untuk meminimumkan interaksi tork cogging dengan magnet rotor adalah amalan standard. Pembukaan slot biasanya ditetapkan kepada 1–2 kali pic kutub magnet dibahagikan dengan nombor slot , hubungan yang diperoleh daripada analisis harmonik ketumpatan fluks jurang udara.

Faktor Susun dan Kesannya

Faktor penyusunan (juga dikenali sebagai faktor isian laminasi) ialah nisbah isipadu keluli magnetik sebenar kepada jumlah isipadu geometri teras, mengambil kira salutan penebat antara laminasi. Faktor susunan tipikal untuk laminasi motor yang dihasilkan dengan baik ialah 0.95–0.98 — bermakna 95–98% daripada keratan rentas teras adalah bahan magnet aktif.

Faktor susun yang lebih rendah daripada jangkaan — disebabkan oleh burr yang berlebihan, salutan penebat tebal atau amalan susun yang lemah — mengurangkan keratan rentas teras pembawa fluks yang berkesan, memaksa seterika beroperasi pada ketumpatan fluks yang lebih tinggi daripada yang direka. Ini memacu teras lebih jauh ke atas keluk B-H ke arah tepu, meningkatkan kedua-dua kehilangan teras dan arus magnet serta faktor kuasa dan kecekapan yang merendahkan.

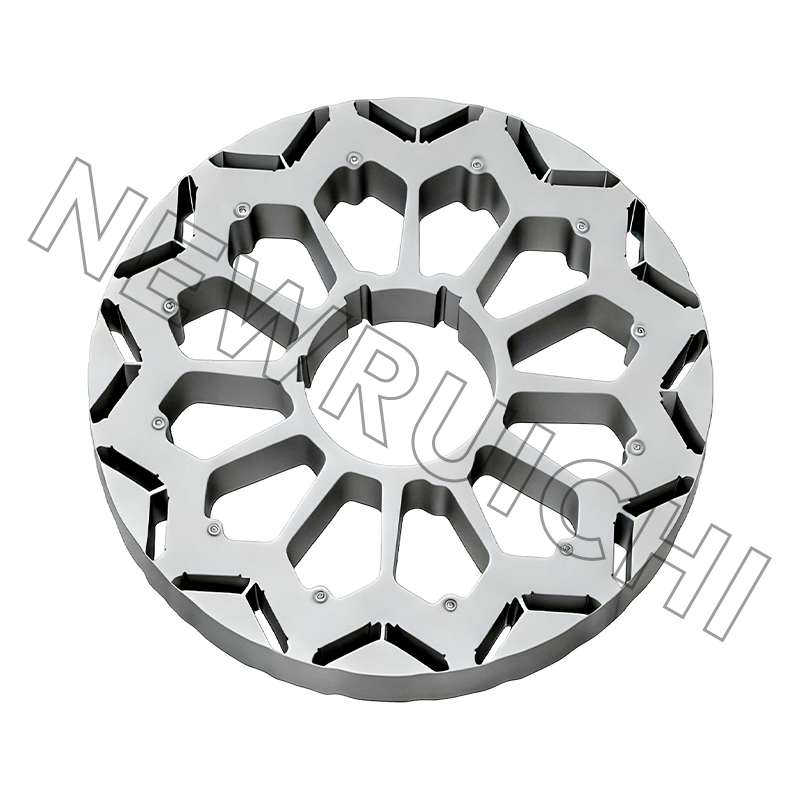

Laminasi Stator dalam EV dan Motor Berkecekapan Tinggi: Trend Semasa

Pertumbuhan pesat kenderaan elektrik dan pengetatan piawaian kecekapan motor global (IEC 60034-30-1, yang mentakrifkan kelas kecekapan IE3 dan IE4) telah memacu kemajuan yang ketara dalam teknologi laminasi stator sepanjang dekad yang lalu.

• Laminasi yang lebih nipis untuk operasi berkelajuan tinggi: Motor daya tarikan EV semakin beroperasi pada kelajuan asas 6,000–12,000 RPM dengan pelemahan medan sehingga 18,000–20,000 RPM, menghasilkan frekuensi elektrik asas 400–1,000 Hz. Pada frekuensi ini, laminasi 0.35mm — mencukupi untuk motor industri 50/60 Hz — menghasilkan kehilangan teras yang tidak boleh diterima. Pengeluar EV terkemuka, termasuk Tesla, BYD, dan BMW, telah berhijrah kepada laminasi 0.25–0.27mm untuk motor daya tarikan utama, dengan beberapa reka bentuk generasi seterusnya menggunakan 0.20mm.
• Gred silikon tinggi dan tidak berorientasikan: Gred seperti M250-35A dan M270-35A (penetapan Eropah) atau 35H270 (JIS) dengan kehilangan teras 2.5–3.5 W/kg pada 1.5T, 50 Hz sedang digantikan dalam aplikasi premium dengan gred ultra-rendah-kerugian yang mencapai di bawah 1.5 W/kg JFE Steel, Nippon Steel dan Voestalpine telah mengkomersialkan gred dengan kandungan silikon menghampiri 4.5% — berhampiran had praktikal yang melebihi had yang keluli menjadi terlalu rapuh untuk dicap dengan pasti.

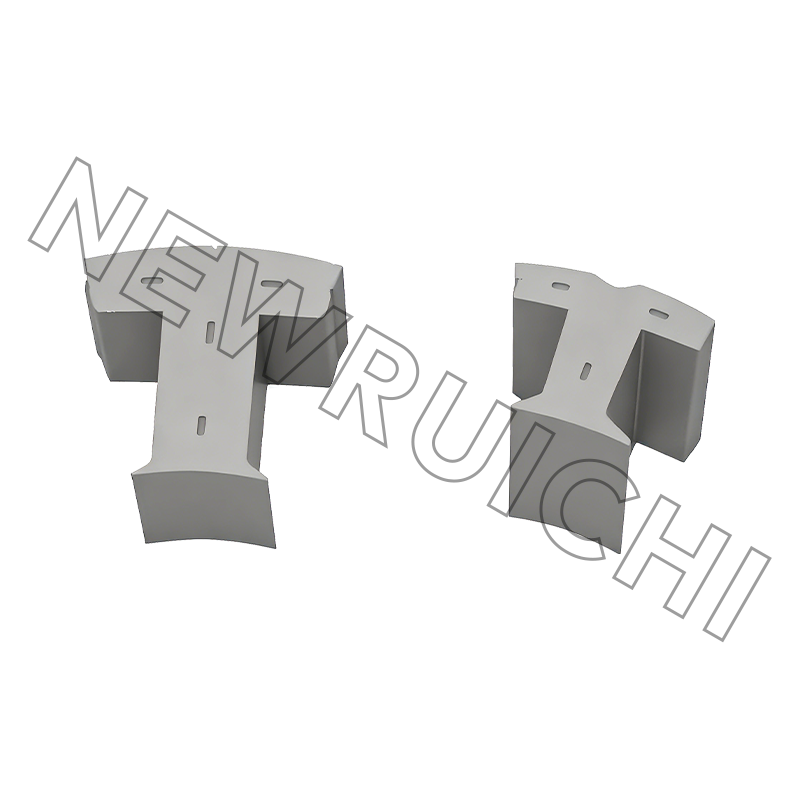

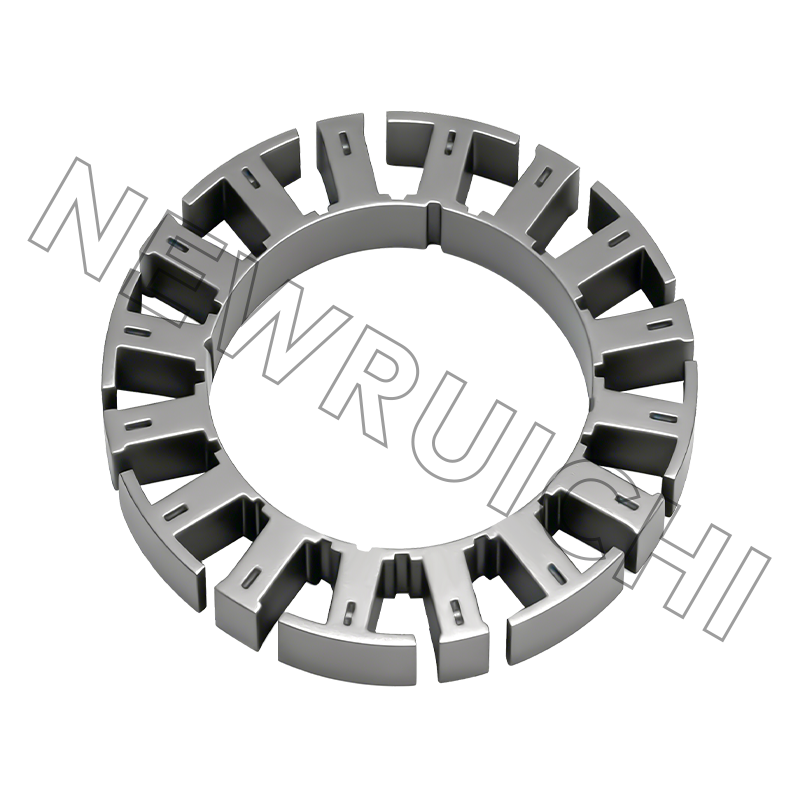

• Reka bentuk stator bersegmen dan modular: Untuk meningkatkan faktor isian belitan dan membolehkan penggulungan automatik bagi gegelung pekat, sesetengah reka bentuk motor menggunakan teras pemegun bersegmen — segmen gigi dan slot individu yang dililit secara berasingan dan kemudian dipasang ke dalam gelang pemegun yang lengkap. Segmentasi membolehkan faktor isian tembaga sebanyak 70–75%, berbanding 40–55% untuk belitan teragih dalam teras berterusan.
• Seni bina motor fluks paksi: Motor fluks paksi (pancake) menggunakan susunan laminasi stator berbentuk cakera dan bukannya teras silinder. Laluan fluks magnetiknya yang lebih pendek dan ketumpatan tork yang lebih tinggi bagi setiap unit volum menjadikannya menarik untuk aplikasi motor pacuan terus dan dalam roda, dan geometri laminasinya - susunan cakera berlingkar atau bersegmen - memerlukan pendekatan pengecapan dan pembentukan yang berbeza daripada reka bentuk fluks jejari konvensional.

Kawalan Kualiti dan Pengujian Laminasi Pemegun Motor

Prestasi magnet teras pemegun siap boleh menyimpang dengan ketara daripada sifat kepingan keluli elektrik mentah akibat kerosakan pembuatan — tegasan pengecap, burr, haba kimpalan dan pengendalian. Kawalan kualiti yang ketat pada setiap peringkat adalah penting untuk memastikan teras menyampaikan kecekapan yang direka bentuknya.

• Ujian bingkai Epstein: Kaedah makmal standard (IEC 60404-2) untuk mengukur kehilangan teras dalam jalur keluli elektrik. Sampel yang dipotong daripada gegelung pengeluaran diuji sebelum dicop untuk mengesahkan bahan yang masuk memenuhi spesifikasi.
• Penguji helaian tunggal (SST): Mengukur kehilangan teras pada helaian individu atau laminasi bercop, membenarkan pengesahan selepas pengecapan. Berguna untuk mengesan kerugian tambahan yang diperkenalkan oleh proses pengecapan itu sendiri.
• Pengukuran ketinggian burr: Sistem penglihatan automatik atau profilometer kenalan mengukur ketinggian burr pada laminasi bercop. Ketinggian burr melebihi 0.05mm mencetuskan penolakan atau kerja semula, kerana burr yang berlebihan menjejaskan penebat antara laminar dan faktor susunan.
• Pengukuran faktor susun: Timbunan teras yang dipasang ditimbang dan dibandingkan dengan berat teori yang dikira daripada kawasan laminasi, nombor dan ketumpatan keluli. Sisihan ketara menunjukkan burring tidak normal, variasi ketebalan salutan, atau laminasi rosak.
• Ujian rintangan antara laminar (ujian Franklin): Ujian piawai (IEC 60404-11) yang mengukur rintangan elektrik antara laminasi bersebelahan dengan menekan tatasusunan probe terhadap permukaan teras di bawah daya terkawal. Nilai rintangan yang rendah menunjukkan salutan penebat rosak atau tidak mencukupi dan meramalkan kehilangan arus pusar yang tinggi dalam perkhidmatan.
